Kabelstammar
Kombinera mekanisk och elektrisk konstruktion, göra komplexiteten hanterbar
Trenden att öka elektrifieringen ökar på andelen elektriska komponenter, kablar och ledningar i många produkter – från byggfordon och robotar till våra datorer i hemmet. Det blir allt viktigare att använda professionella verktyg och intelligent mjukvara för att upprätthålla en översikt över viktiga faktorer vid produktdesign, inklusive nödvändigt utrymme, totalvikt och de resulterande kostnaderna. Ytterligare komplexitet läggs till i produktutvecklingen på grund av återkommande ändringsförslag från kunderna. Denna komplexitet kan göras hanterbar för dig – genom att använda sofistikerade system som kopplar samman maskinkonstruktion och el-konstruktion och som tar fram information som är relevant för tillverkningen. På så sätt kan du öka kvaliteten på dina produkter samtidigt som du sänker kostnaderna.
Utformning av kabelstammar: Jämföra traditionella och 3D-designer
Att konstruera och dokumentera kabelstammar kan ses som en kritisk förbindelsepunkt vid kontaktytan mellan konstruktion och produktion. Att arbeta med en digital tvilling inom utvecklingen av kablage är av värde även för ditt företag. Detta visas till exempel genom en direkt jämförelse med den traditionella metoden.

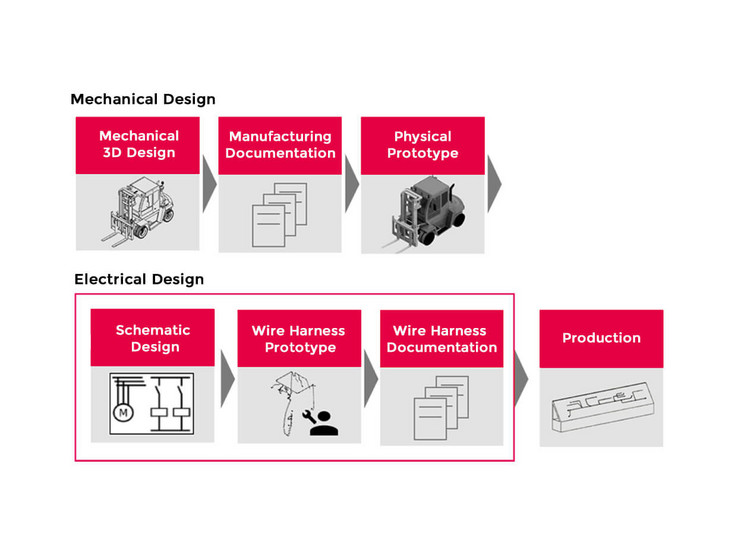

Väntetid i det traditionella arbetsflödet
I traditionella arbetsflöden vid utveckling av kablage slutförs arbetet sekventiellt. Data som är relevanta för produktionen fastställs inte förrän en fysisk prototyp har tillverkats. Därför är det vanligt med upprepade slingor och omarbetande konstruktioner, med frekventa fel, tidsfördröjningar och extra kostnader på grund av ökat slöseri.
Utformning av 3D-kabelstammar med digital prototyp
Med hjälp av 3D CAD-mjukvara blir utvecklingsprocessen mycket effektivare för kablage och kabelstammar. Först skapas en digital tvilling, istället för en fysisk prototyp. Alla relevanta data och tillverkningsritningar kan automatiskt härledas från den digitala tvillingen. Denna digitala modellen visar sina fördelar även om det sker frekventa ändringar, eftersom ändringarna snabbt kan implementeras till nästan ingen kostnad.
EPLAN Harness proD för utformning av kablage och kabelstammar i 3D
EPLAN Harness proD är en modern mjukvara för effektiv utformning och dokumentation av kablar och kabelstammar. Systemets styrkor ligger i de automatiska stegen, från att läsa EPLAN-projektet till att dra kablarna och skapa dokumentationen. EPLAN Harness proD erbjuder dig möjligheten till sömlös integrering i PDM-landskap, tack vare öppenheten att importera mekaniskt relevant information från olika MCAD-system och ECAD-anslutningsinformation. Kabelstammar/wire harness konstruktion är oberoende av om en mekanisk prototyp finns tillgänglig.
EPLAN Harness proD för utformning av kablage och kabelstammar i 3D
EPLAN Harness proD är en modern mjukvara för effektiv utformning och dokumentation av kablar och kabelstammar. Systemets styrkor ligger i de automatiska stegen, från att läsa EPLAN-projektet till att dra kablarna och skapa dokumentationen. EPLAN Harness proD erbjuder dig möjligheten till sömlös integrering i PDM-landskap, tack vare öppenheten att importera mekaniskt relevant information från olika MCAD-system och ECAD-anslutningsinformation. Kabelstammar/wire harness konstruktion är oberoende av om en mekanisk prototyp finns tillgänglig.
