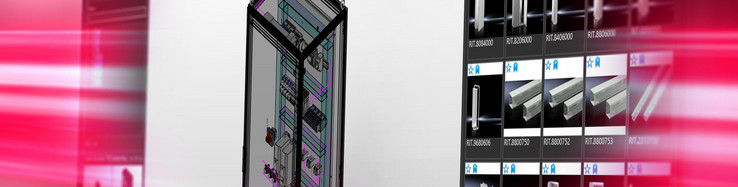

Panelkonstruktioner i 3D: Hur den digitala tvillingen förenklar konstruktionen och produktionen av styrskåp
Digital tvilling: Får detta dig att tänka på en 3D-modell som en praktisk inriktning för panelbyggande? Eller i stället som en framtidsvision för digital omvandling? Med standardiserad schematisk skapelse som grund är styrskåpskonstruktioner i 3D också inom räckhåll för ditt företag. Våga dig närmare fabriksgolvet med EPLAN. Dina kollegor i produktionen kommer att tacka dig lika mycket som dina kunder!
Vart är ditt panelbygge på väg?
Låt oss göra resan tillsammans!
Olika världar? Elkonstruktion på kontoret och panelbygge på fabriksgolvet
Har du som ingenjör alltid ett öga på hur dina kollegor på fabriksgolvet förverkligar dina konstruktioner? Tvådimensionella scheman kan naturligtvis användas för att utrusta och kabla kontrollskåp. Men en del av den nödvändiga informationen saknas fortfarande: Var exakt måste komponenter och borrhål placeras på monteringsplattan? Och manöverelementen på dörren? Var ska kabelkanaler, DIN-skenor och terminaler installeras? Om det inte finns några exakta specifikationer är olika frågor från produktionsteamet och kunden oundvikliga. En akut brist på kvalificerad arbetskraft har också en negativ inverkan på produktions- och leveranstiderna. Finns det något man kan göra åt detta inom elkonstruktion?
2D-scheman vs. 3D-konstruktioner: jämförelse av paneltillverkning
Med hjälp av data från de scheman som skapats i EPLAN kan du först och främst sammanställa viktig information för materialanskaffning. För det andra är EPLAN:s projektdata den perfekta grunden för att få fram en realistisk digital tvilling av det planerade kontrollskåpet. Rätt 3D-programvara underlättar för elingenjörer när de utformar kontrollskåpet och för montörer när de producerar det.
Panelbyggande med 2D-scheman
-
Var exakt är komponenterna placerade i kontrollskåpet? Passar allting in?
-
Ingen information om var kabelkanaler eller borrhål ska placeras.
-
Montering och kabeldragning kan endast utföras av erfarna medarbetare.
-
Varje färdigt kontrollskåp ser annorlunda ut, trots att det tillverkas i serie.
⇒ Förfrågningar, omarbetning och brist på personal slösar både tid och värdefulla resurser.
Byggande av paneler med en 3D-modell
-
Alla komponenter är redan placerade på monteringsplattan och visas realistiskt.
-
Hela strukturen i kontrollskåpet är tydligt beskriven.
-
Förståeliga visualiseringar för samordning och projektgodkännanden
-
Verktyg för produktionsstöd kan vägleda även oerfarna arbetare genom montering och kabeldragning.
⇒ Virtuell prototyp för snabb panelbyggnad och smidiga godkännandeprocesser
Fyra fördelar med virtuella prototyper för panelbyggande
Virtuell prototypframställning kan ge företag avgörande fördelar genom att förbättra samarbetet mellan konstruktion, paneltillverkning och andra processer i efterföljande led. Här presenterar vi fyra viktiga fördelar med att använda virtuella prototyper för dina processer inom konstruktion och konstruktion av styrskåp. Ladda ner den gratis nu!
3D-panelkonstruktion och -fräsning för färre fel och ett enhetligt utseende
Ingela introducerade EPLAN Pro Panel för 3D-skåpsmontering och särskilt för fräsning. Företaget betraktas i branschen som en specialist på trådbearbetning och tryckning, så denna åtgärd utökade en av dess kärnkompetenser.
Fördelarna med EPLAN Pro Panel blev mycket snabbt uppenbara: "Felprocenten gick omedelbart mot noll, varje trådlängd passar perfekt och kontrollskåpet ser dessutom mycket bättre ut", säger Ingela GmbH:s managing partner Ingo Straub
3D-panelkonstruktion och -fräsning för färre fel och ett enhetligt utseende
Ingela introducerade EPLAN Pro Panel för 3D-skåpsmontering och särskilt för fräsning. Företaget betraktas i branschen som en specialist på trådbearbetning och tryckning, så denna åtgärd utökade en av dess kärnkompetenser.
Fördelarna med EPLAN Pro Panel blev mycket snabbt uppenbara: "Felprocenten gick omedelbart mot noll, varje trådlängd passar perfekt och kontrollskåpet ser dessutom mycket bättre ut", säger Ingela GmbH:s managing partner Ingo Straub
Användning av EPLAN-programvara för att skapa en digital tvilling för din panelbyggnad
Det finns fortfarande mycket att göra efter att ha skapat scheman. EPLAN ger dig programvaran för 3D-konstruktion av dina styr- och ställverkssystem. EPLAN används också på produktionsgolvet för att förenkla tillverkningen av styrskåp baserat på den digitala tvillingen.
Programvara för utformning av kontrollpaneler i 3D: EPLAN Pro Panel
Med EPLAN Pro Panel kan du planera integrerade monteringslayouter för styr- och ställverkssystem, allt i 3D. På så sätt kan du förse tillverkningen med många användbara data, t.ex. kabellängder, komponentmärkning och hålplacering, för att bara nämna några.
Ta med dig dina scheman och 3D-styrpaneler vart du än går med EPLAN eVIEW
Med EPLAN eVIEW kan du visa 3D-modeller och länkade scheman var som helst med din webbläsare, kommentera dem, dela dem och använda dem för samordning med interna och externa projektintressenter. En annan höjdpunkt: Med tilläggsmodulen EPLAN eVIEW AR kan du använda din smarttelefon eller surfplatta för att projicera en förstärkt verklighetsbild av kontrollskåpet var du än befinner dig - i verkstaden, i fabriken eller till och med på ett bord under ett kundmöte.
Steg-för-steg-anvisningar för manuell montering: EPLAN Smart Mounting
3D-modellen från EPLAN Pro Panel stöder också programvarusystem som kan användas direkt på verkstadsgolvet. EPLAN Smart Mounting ger montörer stegvisa instruktioner för manuella monteringsprocesser för kontrollskåp. Detta innebär att även mindre erfarna medarbetare kan ta över dessa arbetsmoment utan långvarig utbildning.
Virtuell vägledning för manuell kabeldragning: EPLAN Smart Wiring
Även när det gäller installation av kablage för kontrollpaneler är det mycket praktiskt för montörer att ha en steg-för-steg-guide för arbetsprocesserna baserad på en kabellista och en 3D-modell. Det är precis vad EPLAN Smart Wiring, den webbläsarbaserade programvaran, erbjuder. Montörerna behöver inte ens veta hur man läser scheman.
